| 加工定制：是 | 品牌：智泰 | 型号：NVC500 |
| 操作方式：自动 |
产品介绍

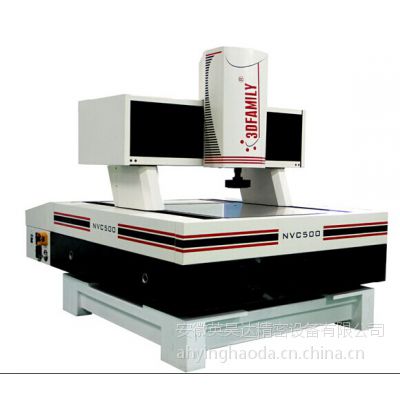

NVC500全自动光学影像测量仪 是智泰集团推出的针对3C行业零部件尺寸控制的中大行程检测设备。仪器采用伺服控制系统搭配美国原装NAVITAR镜头，方便快速实现各种大中型尺寸工件复杂表面的***测量。
产品特点
技术参数
设备型号 | NVC500 |
工作台尺寸（mm） | 834×730 |
测量行程(mm) | 400×500×200 |
全机尺寸(mm) | 1800×1300×1407 |
机台重量（kg） | 机身：1500 底座：250 |
机台承重（kg） | 30 |
机台底座和立柱材质 | 高精度花岗岩（横梁为高精度花岗岩，立柱为铸铁） |
操作方式 | 自动 |
传动方式 | 同步带传动 |
马达控制方式 | 智能一体化控制（鼠标、摇杆） |
镜头 | 全自动NAVITAR变倍镜头 |
放大倍率 | 影像放大倍率：28X—145X |
CCD | 日本Sony高清晰CCD |
光学尺分辨率 | 1μm(0.5μm可选) |
X/Y轴精度 | (3+L/250)μm |
X/Y轴重复性 | 3μm |
Z轴精度 | (3+L/250)μm |
Z轴重复性 | 4.5μm |
速度（mm/s） | X轴：300 Y轴：300 Z轴：30 |
加速度（mm/s?） | X轴：300 Y轴：800 Z轴：300 |
灯源 | 上表灯：LED分区控制40相灯，白色（三基色可选） |
软件 | OVMPro3.0 |
使用环境 | 灯源供给：AC220V±10%，50Hz；温度：20±5℃， |
保修期 | 一年 |
